一、界面布局的定义

界面布局是关卡运行时,玩家用于进行信息获取和交互操作的界面。

在包含基础功能的默认布局之上,支持玩家对界面布局自定义。

界面布局依赖玩家运行,运行时每个玩家有且仅有一个生效的界面布局。

二、界面布局的管理

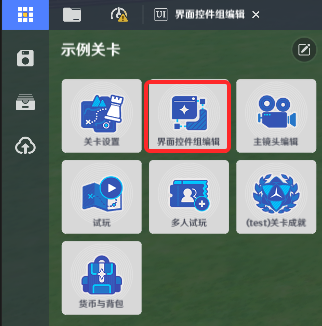

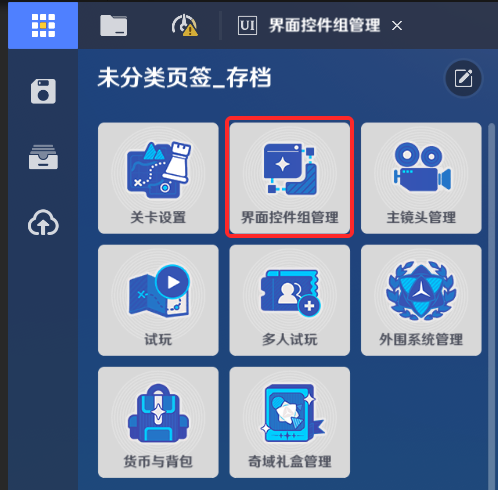

界面布局通过界面控件组编辑-界面布局统一管理。

千星沙箱仅支持对关卡运行中表现的界面做编辑和引用,并不支持对匹配、结算等必要流程界面的编辑。

1.默认配置

玩家在关卡游玩时使用的界面布局,需要通过职业进行配置。

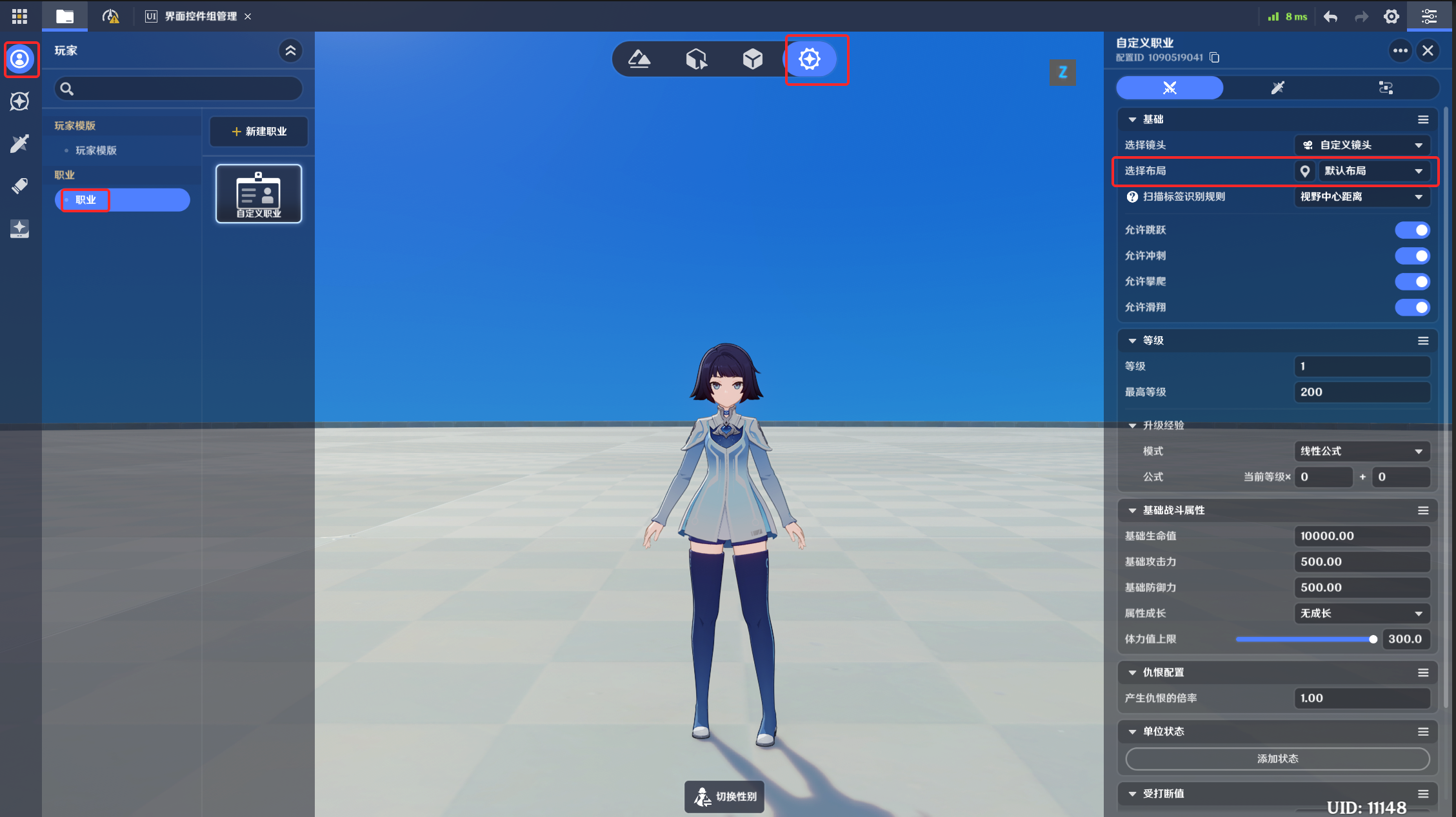

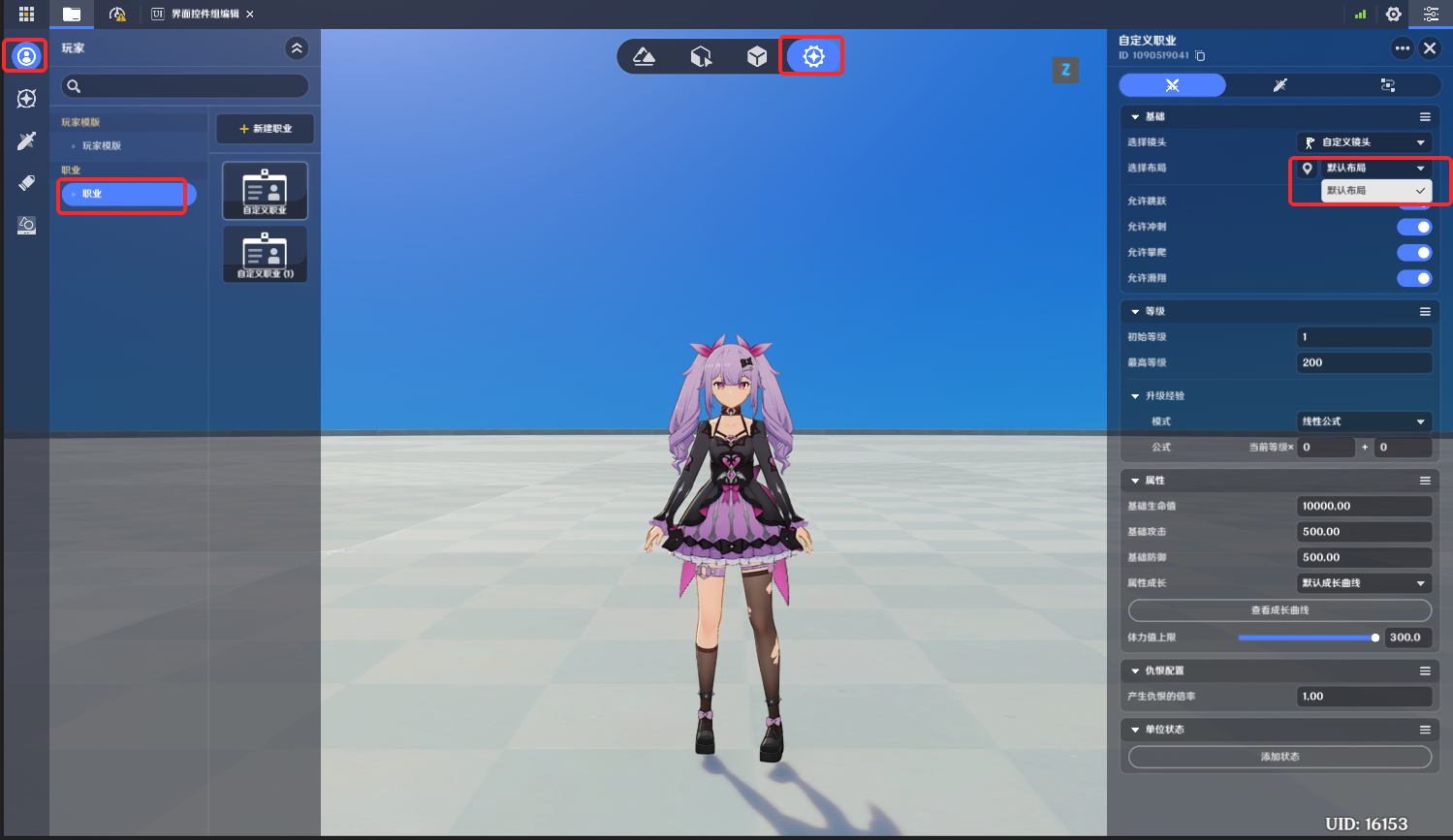

打开“职业”编辑界面,通过选择布局,引用界面布局

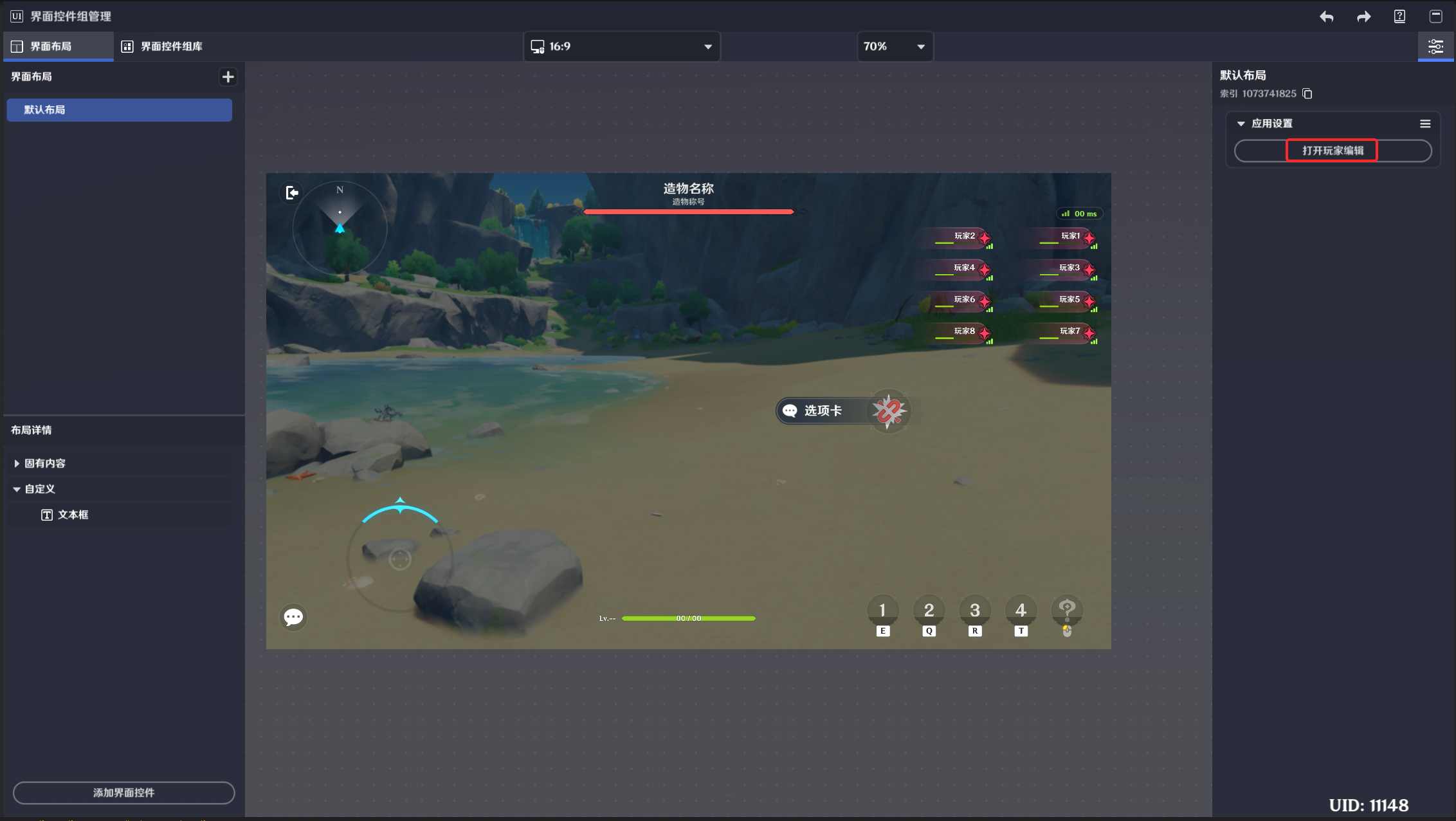

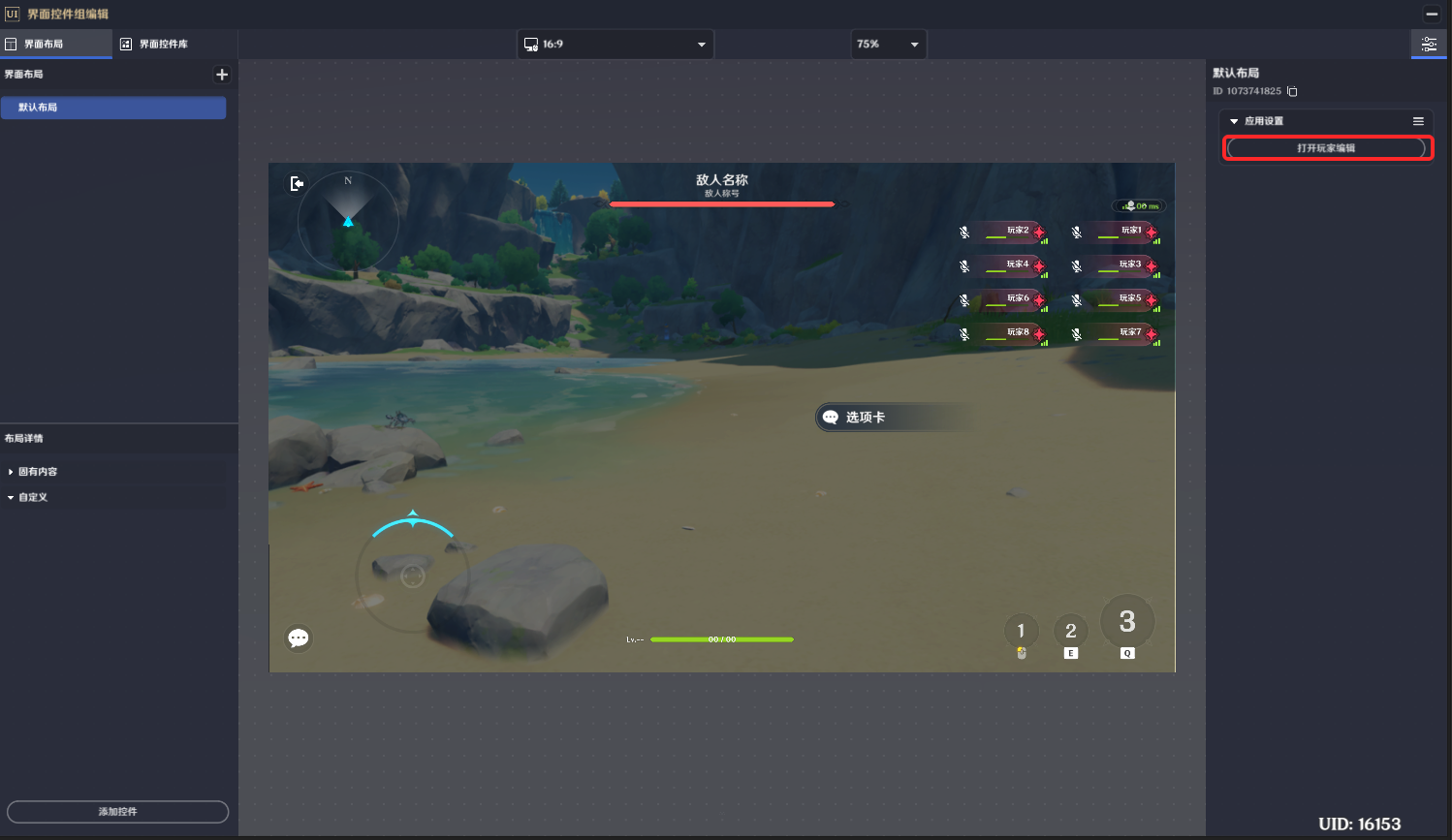

界面布局的参数配置窗口也可以直接跳转到该编辑界面

2.以节点图管理

切换当前界面布局

通过布局索引,将目标玩家当前的界面布局按需替换。

配置参数

说明

目标玩家

需要切换界面布局的玩家实体

布局索引

界面布局管理工具中,指定布局的索引

获取当前界面布局

运行时,获取玩家当前的界面布局索引。

三、界面布局的适配说明

1.选择设备

由于不同设备上的分辨率/按钮排布等界面布局差异较大,如果需要制作PC端/移动端/主机端都可以游玩的关卡,则需要调整控件在不同设备上的位置、大小、锚点

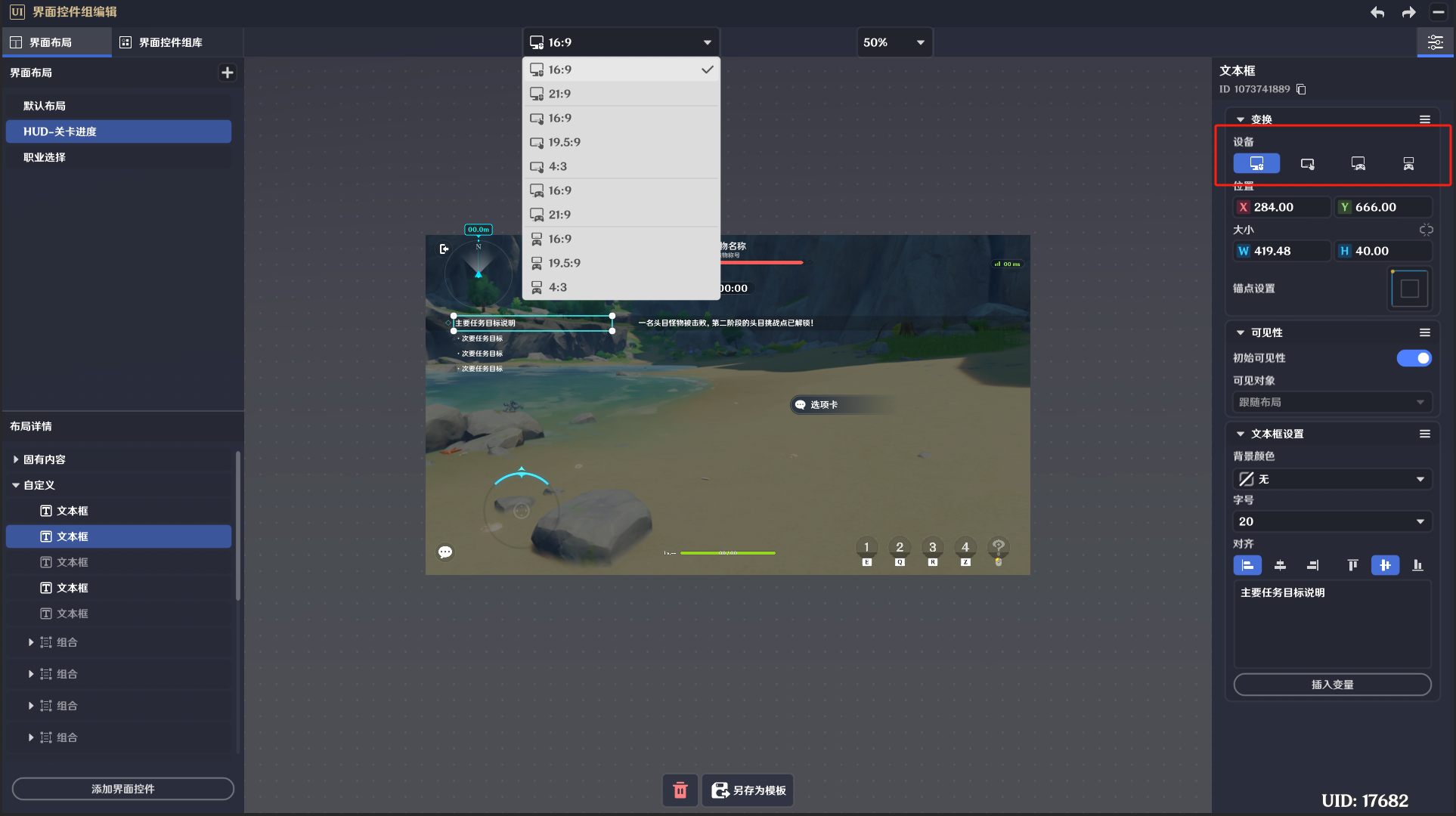

可调整设备的位置有两处:

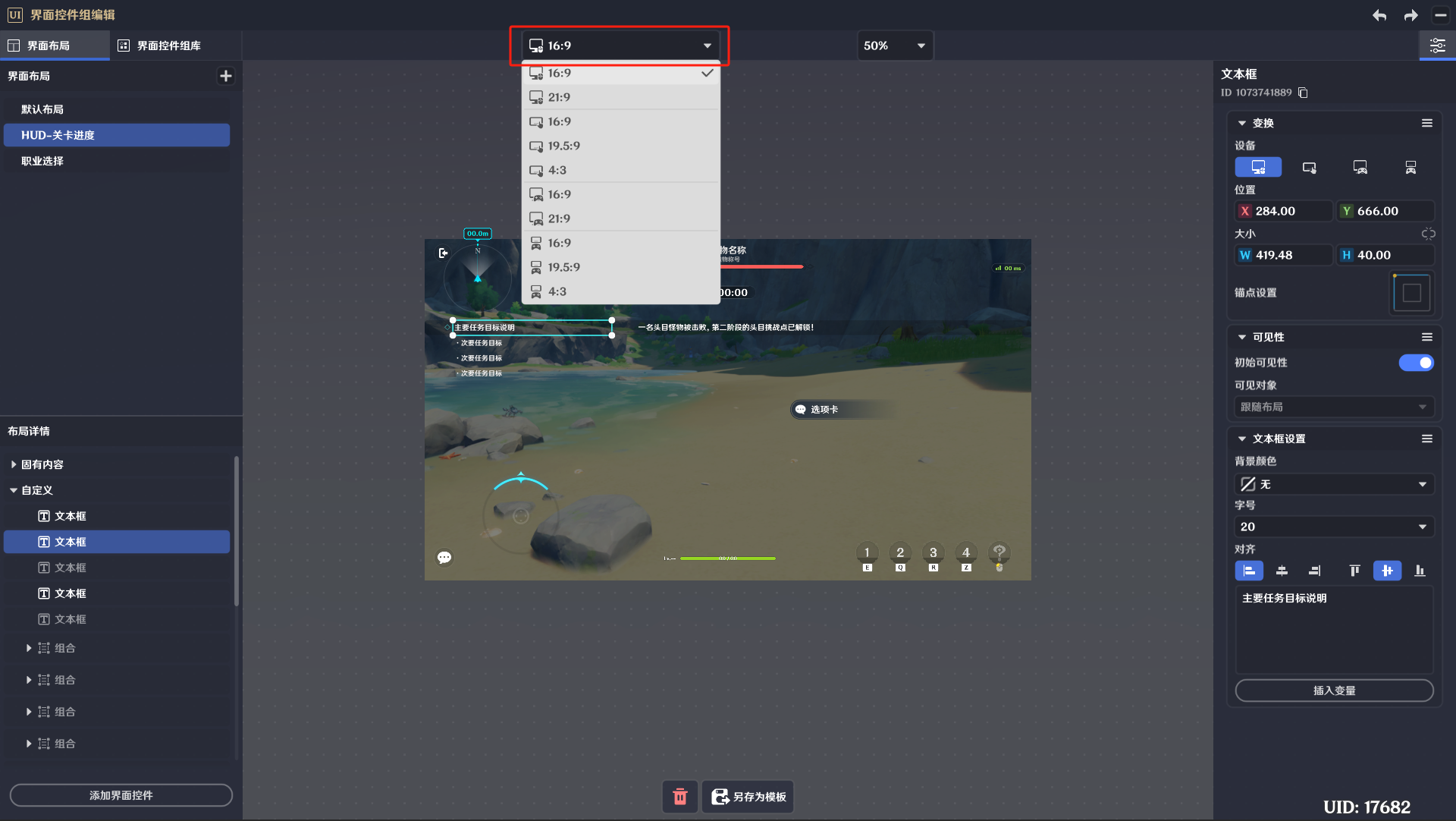

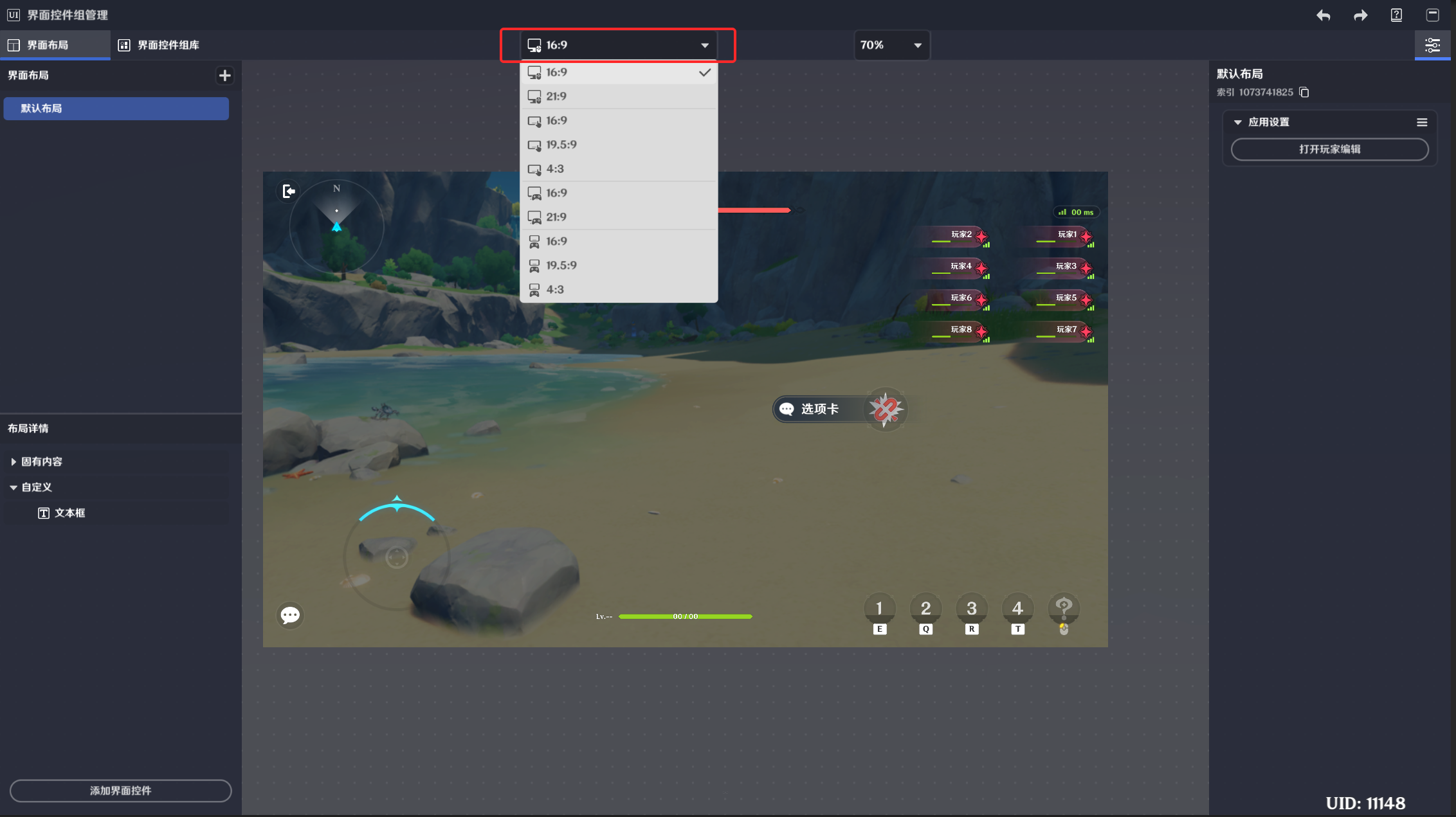

(1)顶部栏:可选择设备及分辨率

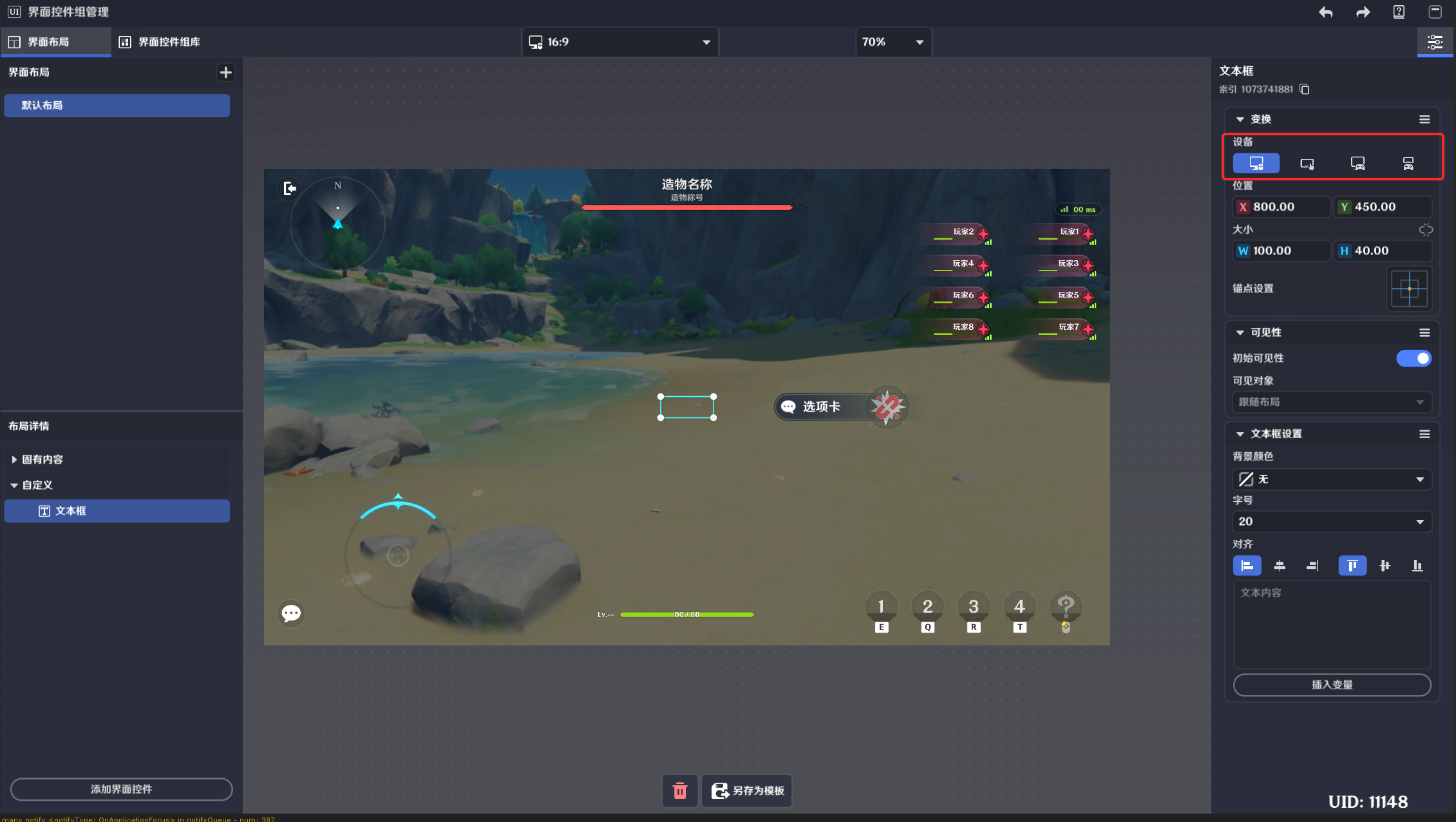

(2)控件详情-变换:点击选择设备

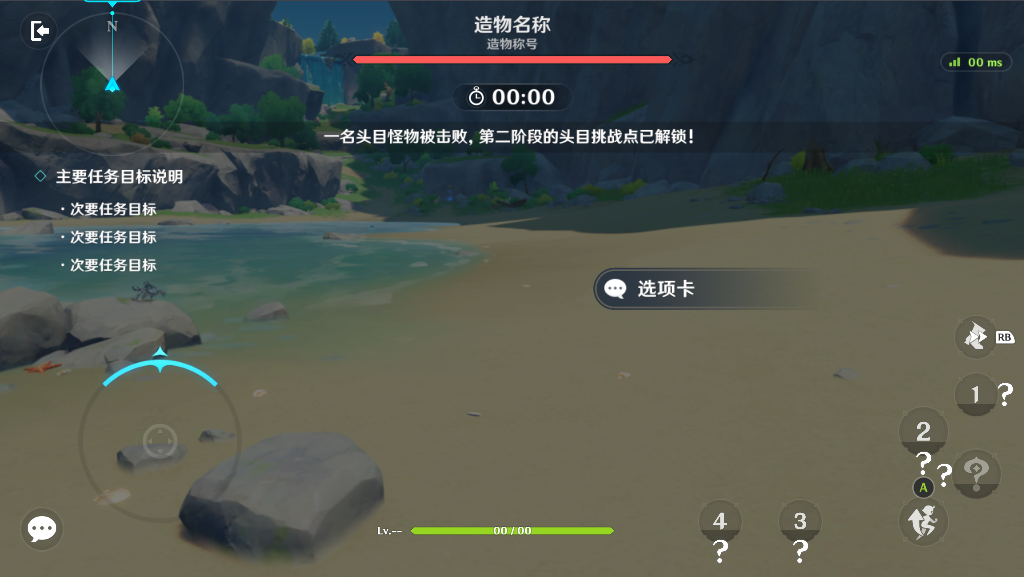

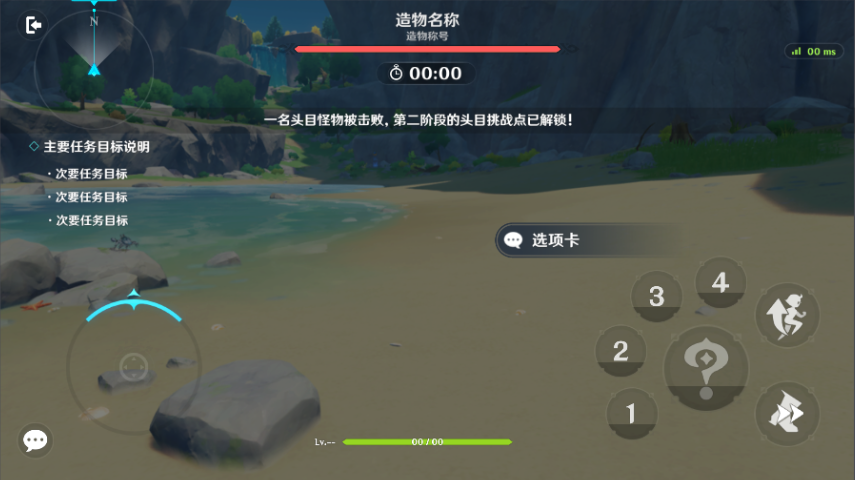

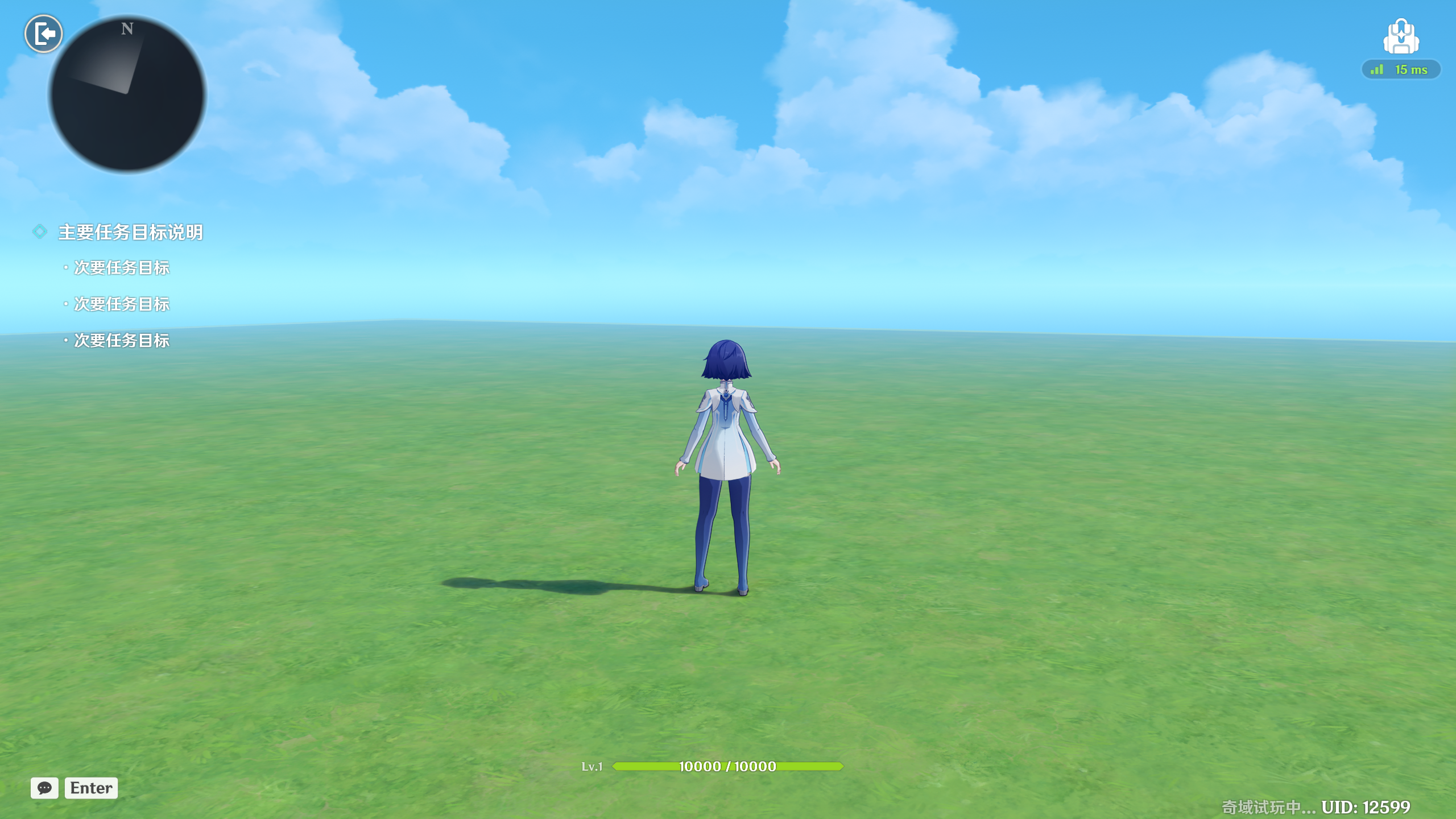

不同设备在16:9分辨率下的主界面样式:

所选设备

图标

主界面示意图(16:9分辨率)

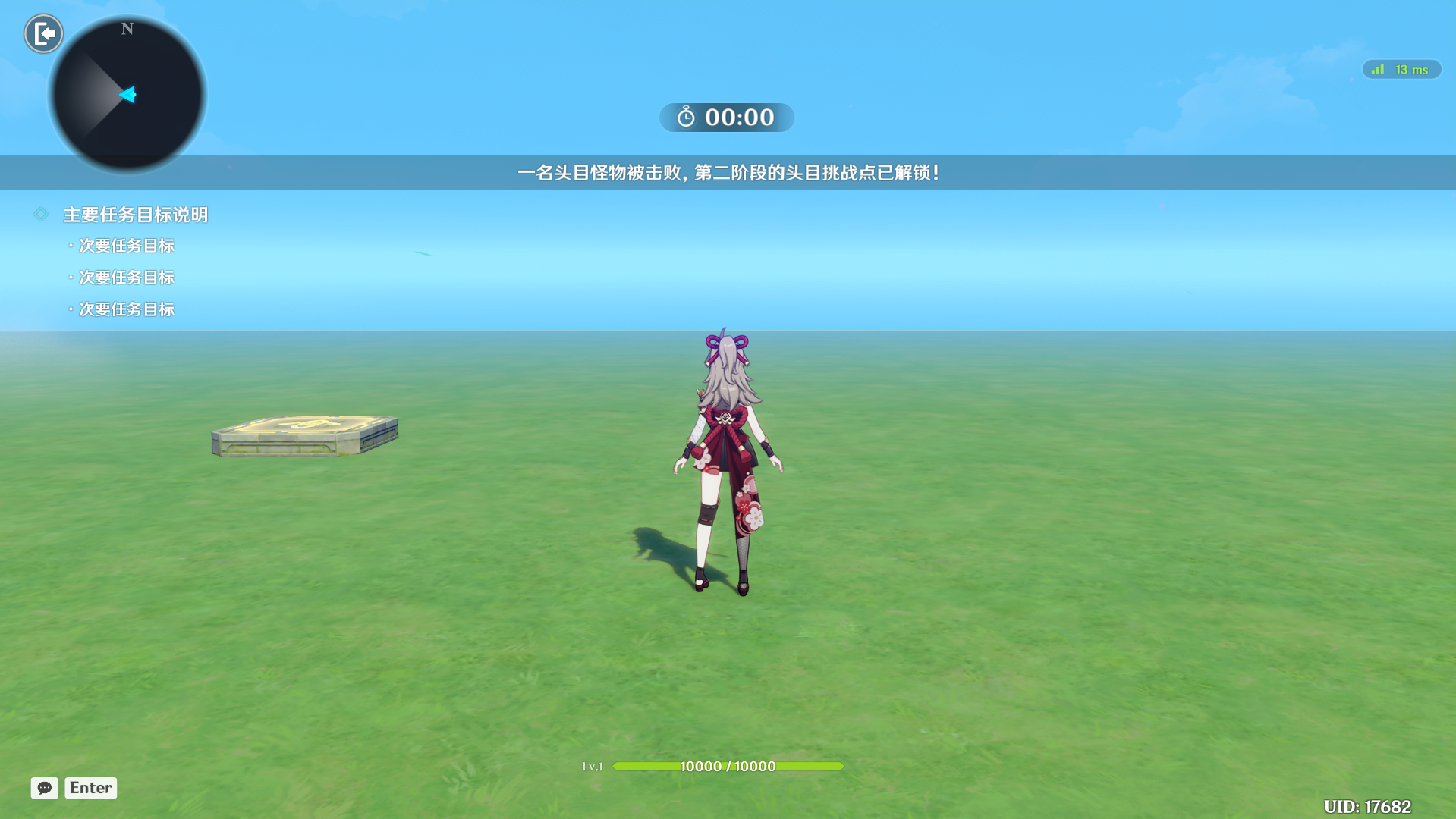

PC端

移动端

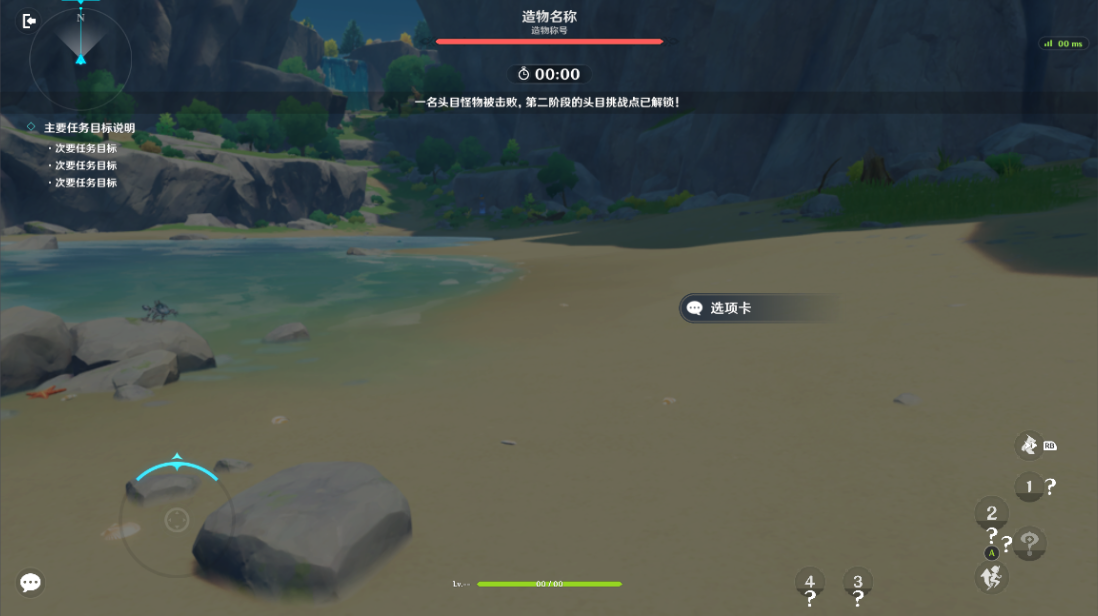

主机端

移动端手柄

2.调整位置与大小

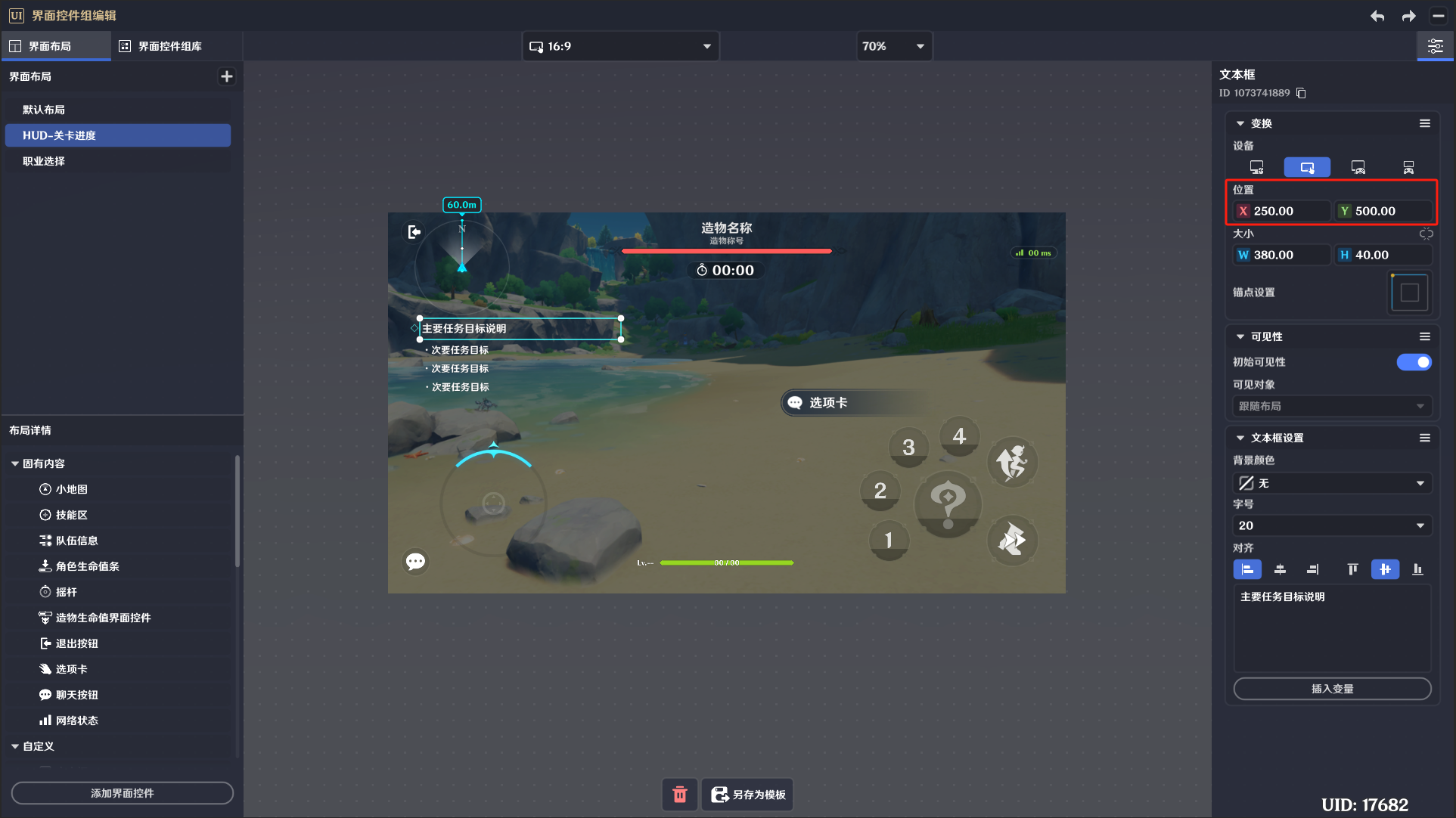

(1)位置

以画布左下角为原点,显示控件中心点与原点的相对位置

每个设备需单独设置

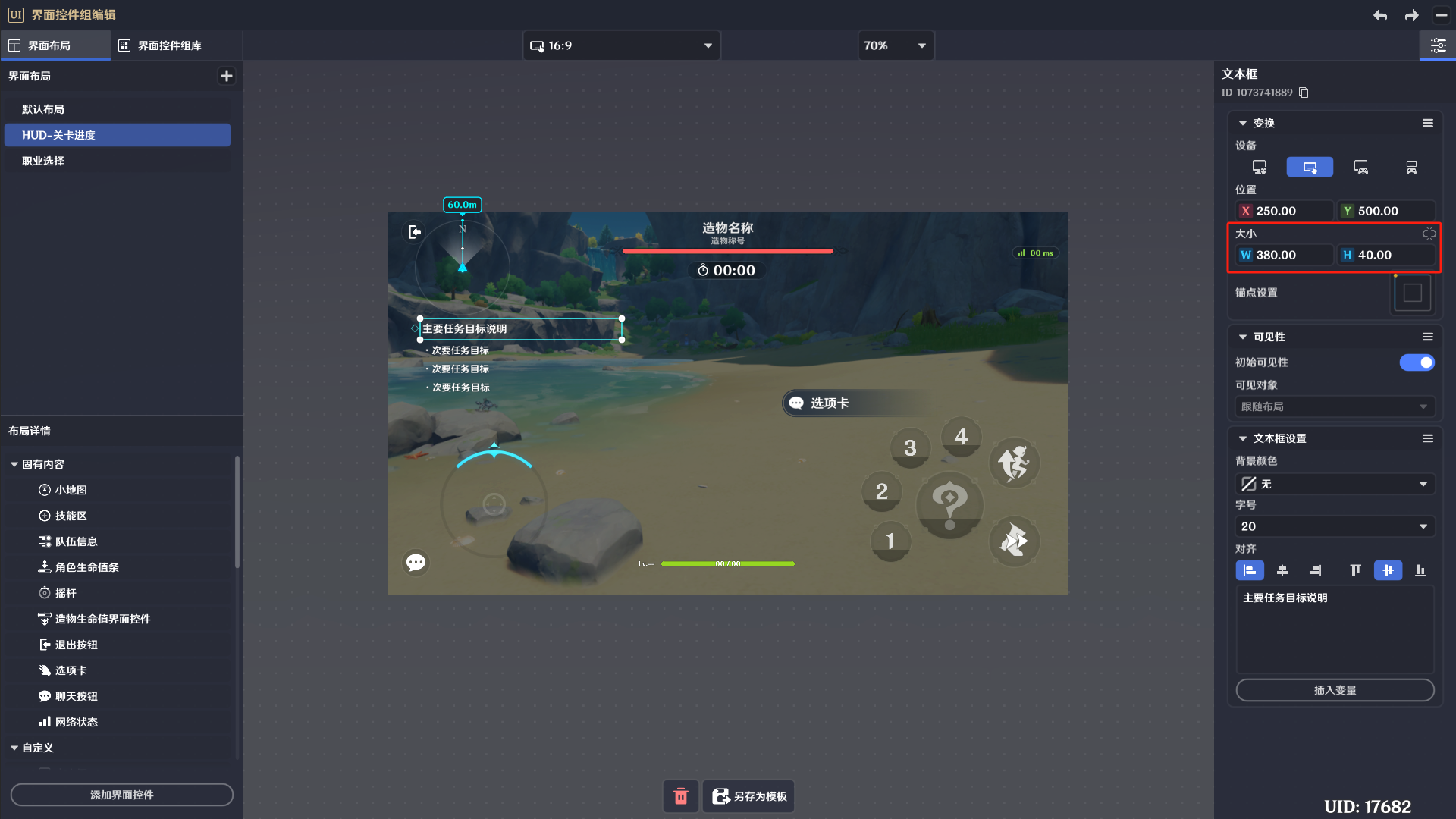

(2)大小

调整控件当前大小,点击右上角链条按钮可锁定当前长宽比,部分控件大小不可调整

每个设备需单独设置

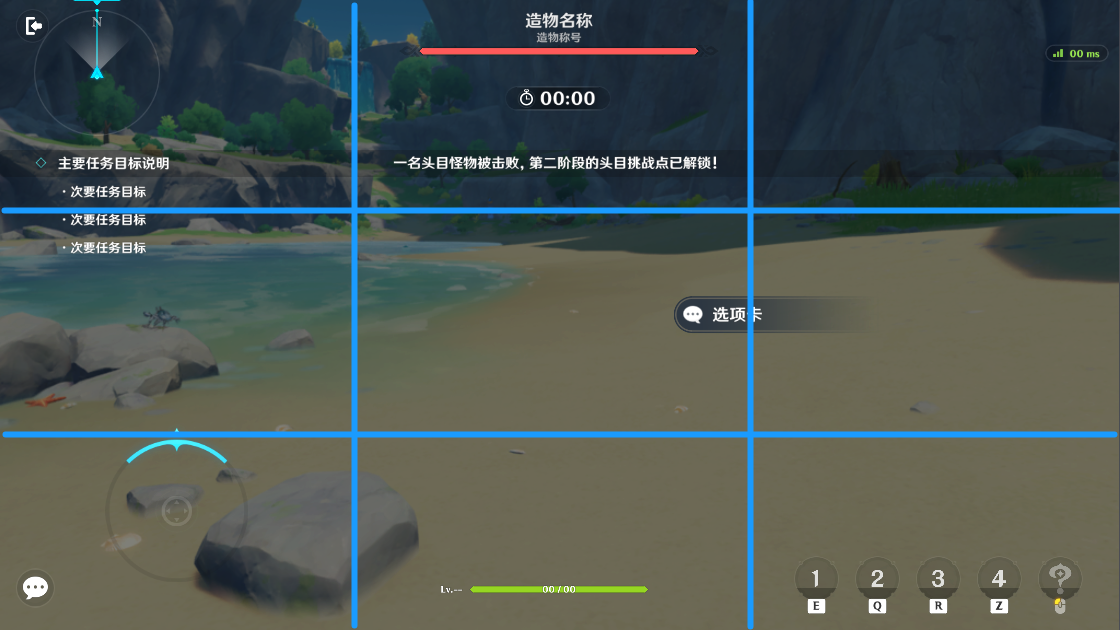

3.锚点

(1)定义

当分辨率变化时,控件会自适应位置与设置的锚点保持相对位置不变

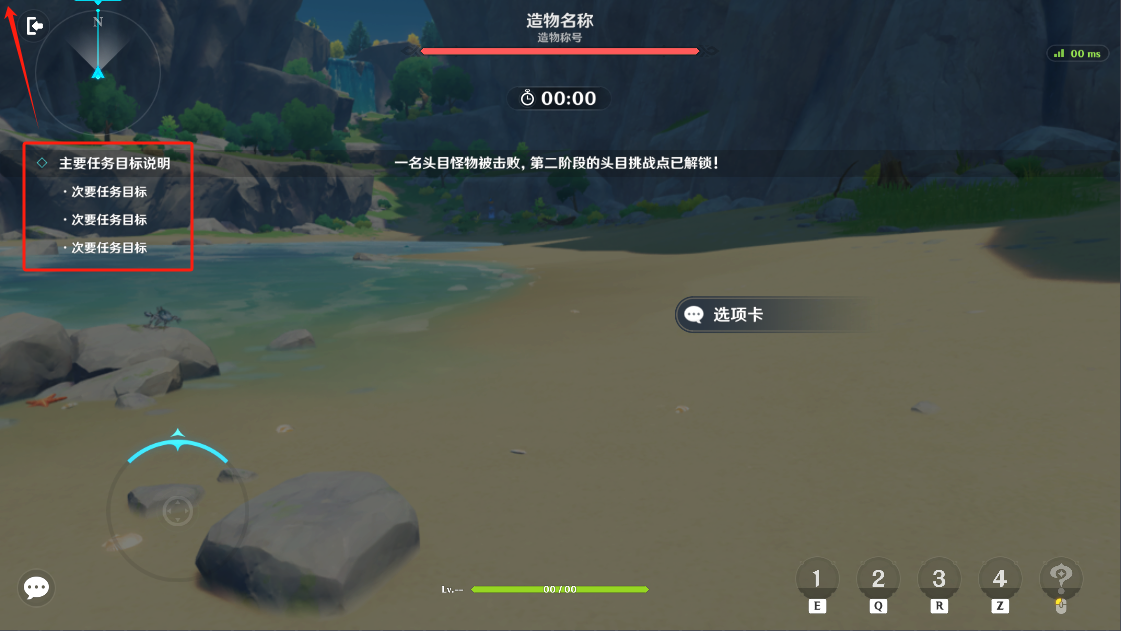

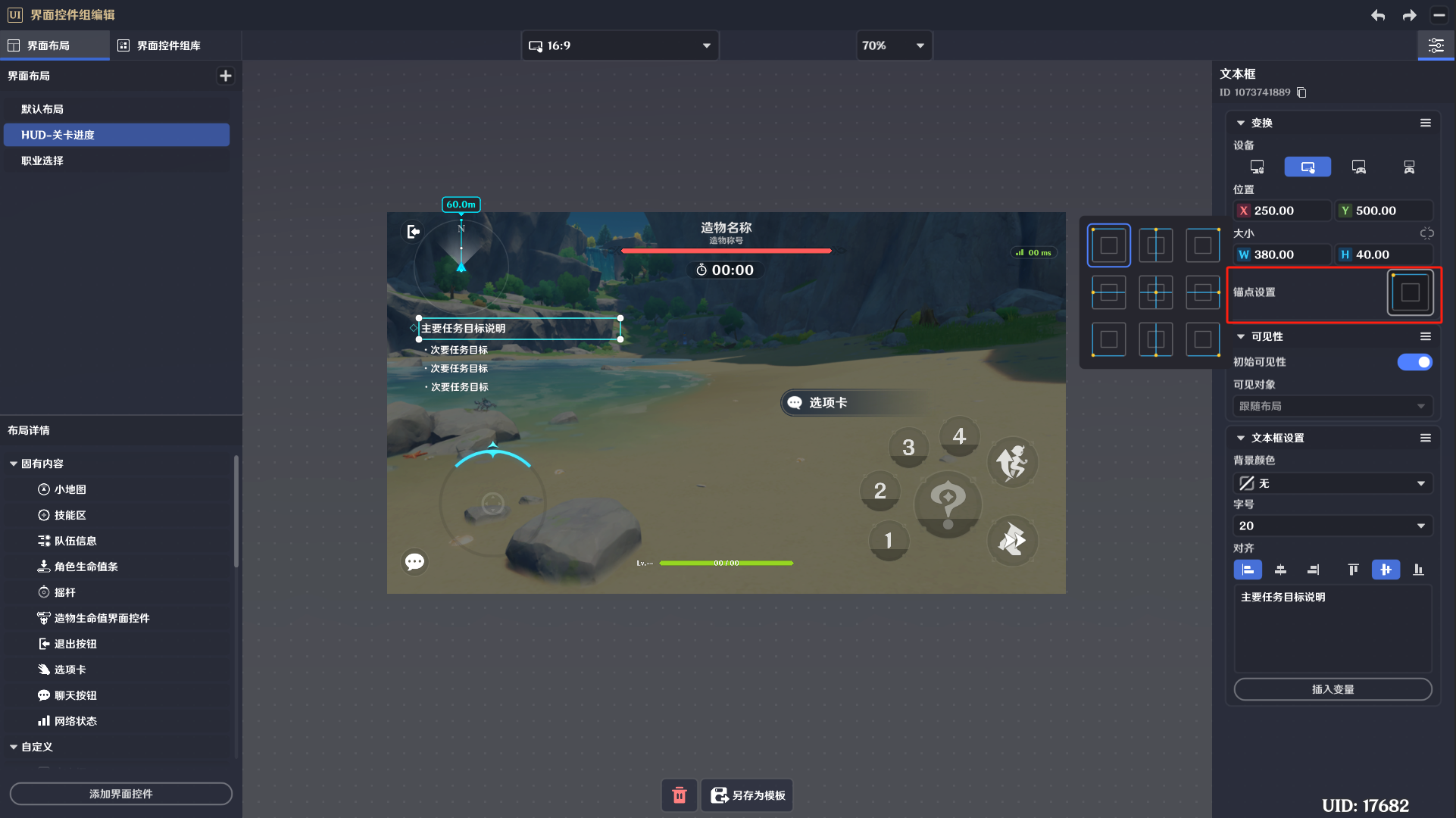

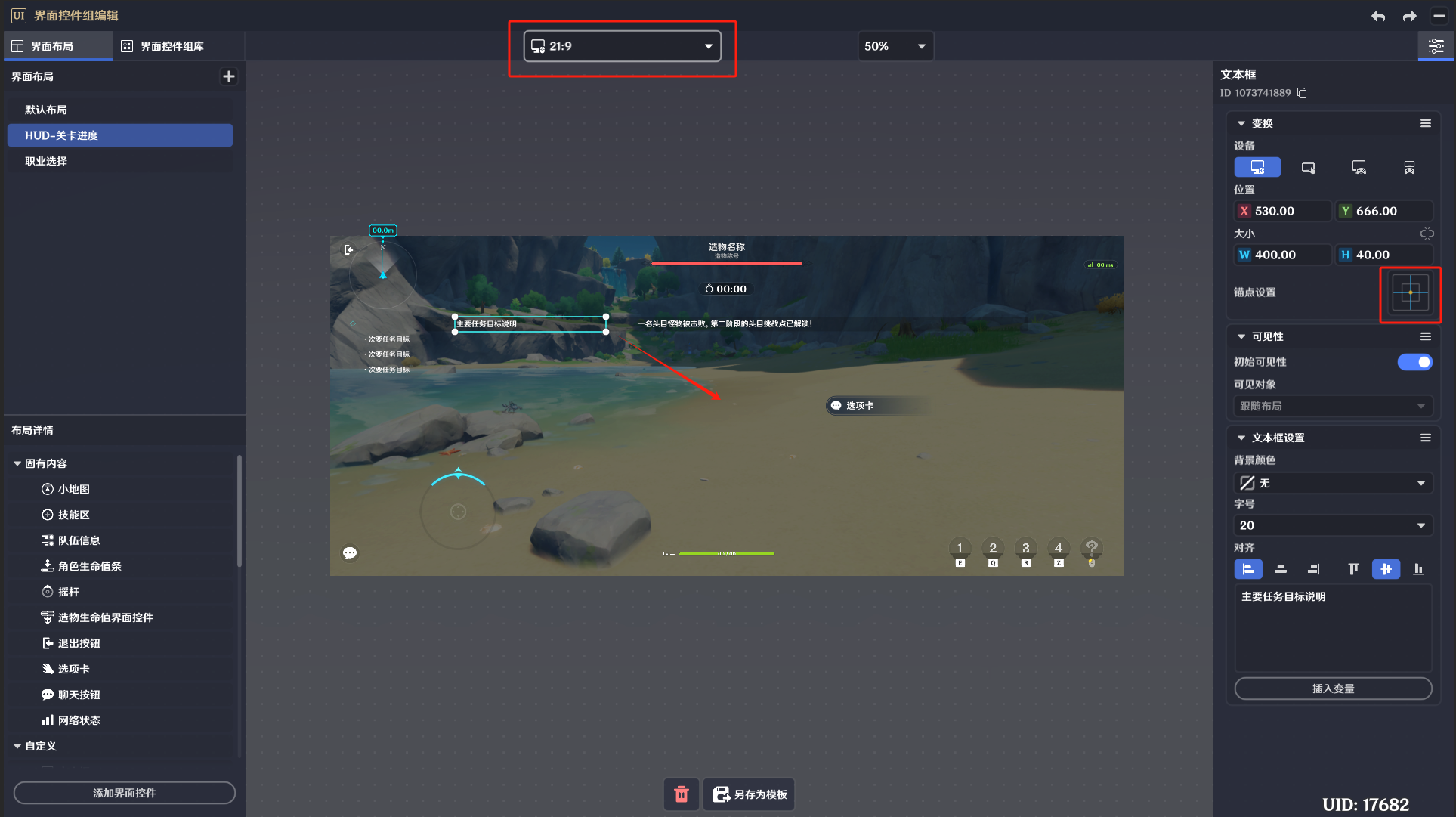

以下图选中的任务文本为例:

所选锚点

分辨率更改为21:9后

(2)锚点选择建议

根据控件所在位置:在九宫格中主体位于哪部分就选择对应位置的锚点

根据功能区:比如任务描述,多条文本框的锚点选择应该保持一致

4.界面死区

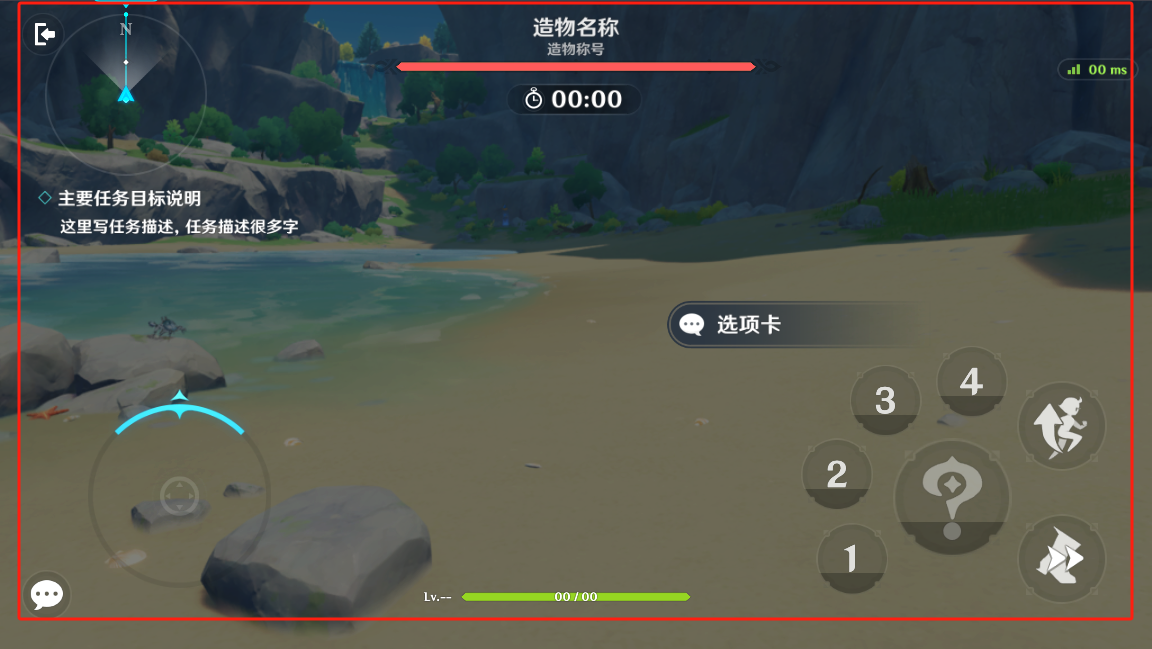

移动端界面最小,需要以移动端16:9适配作为基准确保可点击控件在红框区域内

四、界面规范参考

1.文字参考

(1)字号

输入文本时建议参考下图选择字号,通常采用20号字

类型

推荐字号

大标题

36-32

小标题/按钮文本

24

正文(最常用)

20

辅助字

18

推荐最小字号

16

(2)字色

可使用<color=#FFFFFF>文本内容</color>的命令符来改变中间文本的颜色,其中#FFFFFF可替换为下列颜色编码

深色底(弹窗/主界面中)

标题/次要文字

#D3BC8E

普通文字

#FFFFFF

关键字1

#FFCC33

关键字2

#37FFFF

警示文字

#FF5E41

浅色底(Tips等)

普通文字

#4A5366

次要文字(75%不透明度)

#4A5366BF

关键字1

#F39000

关键字2

#3399CC

警示文字

#FF5E41

其他特殊颜色:

元素属性颜色

#80C0FF

#FF9999

#80FFD7

#FFACFF

#99FF88

#99FFFF

#FFE699

品质颜色

应用场景

#CCCCCC

可用于选项卡

绿

#ACFF44

#50F4FF

#F998FF

#FFE14B

弹窗:

小标题——字色#D3BC8E

内容——强调文本优先使用黄色(#FFCC33),新起的段落前需空一行

2.界面布局参考

(1)主界面任务

任务:主要任务文本框字号20号,次要任务字号18号,锚点左上角

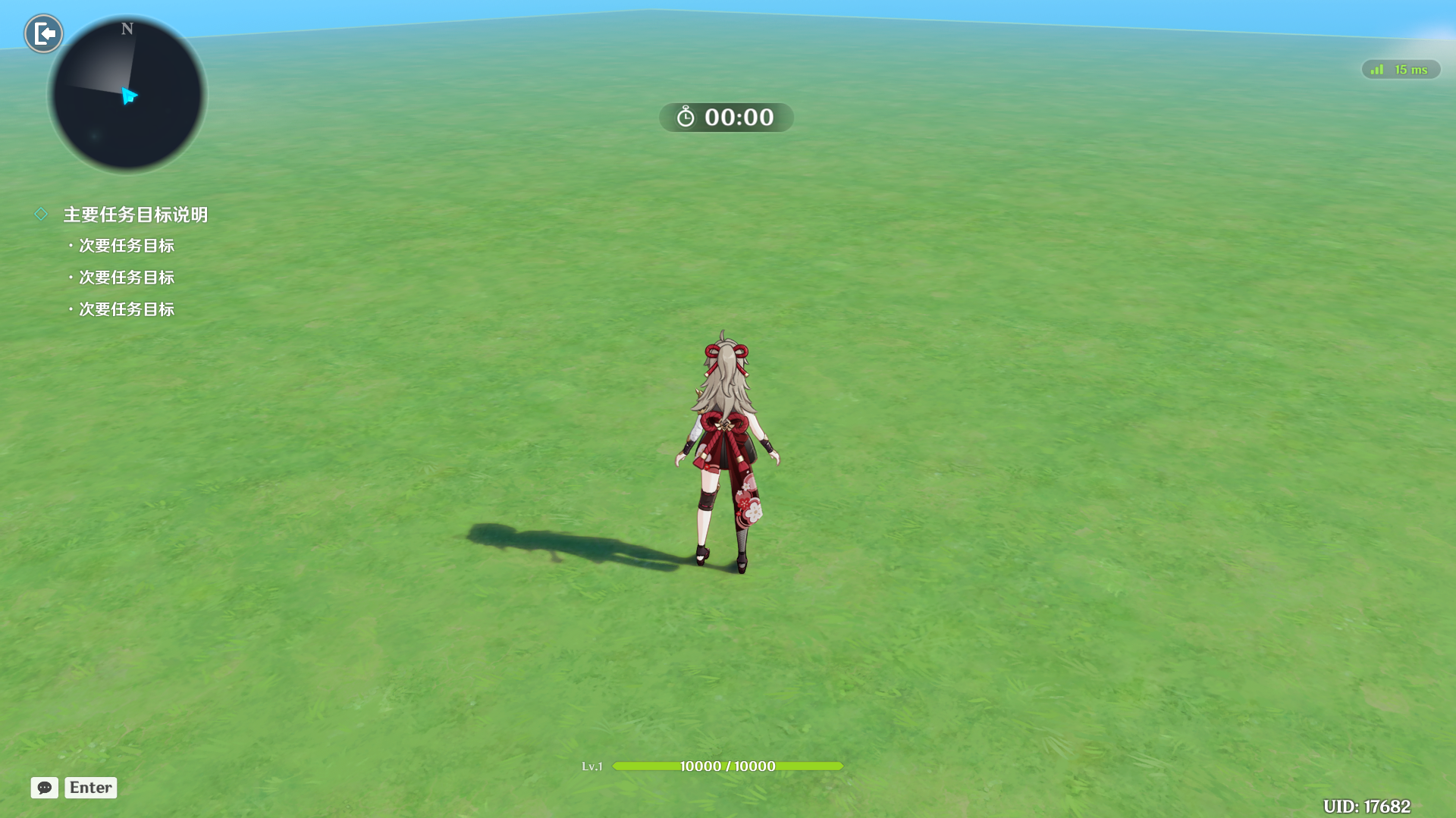

多个次要任务:

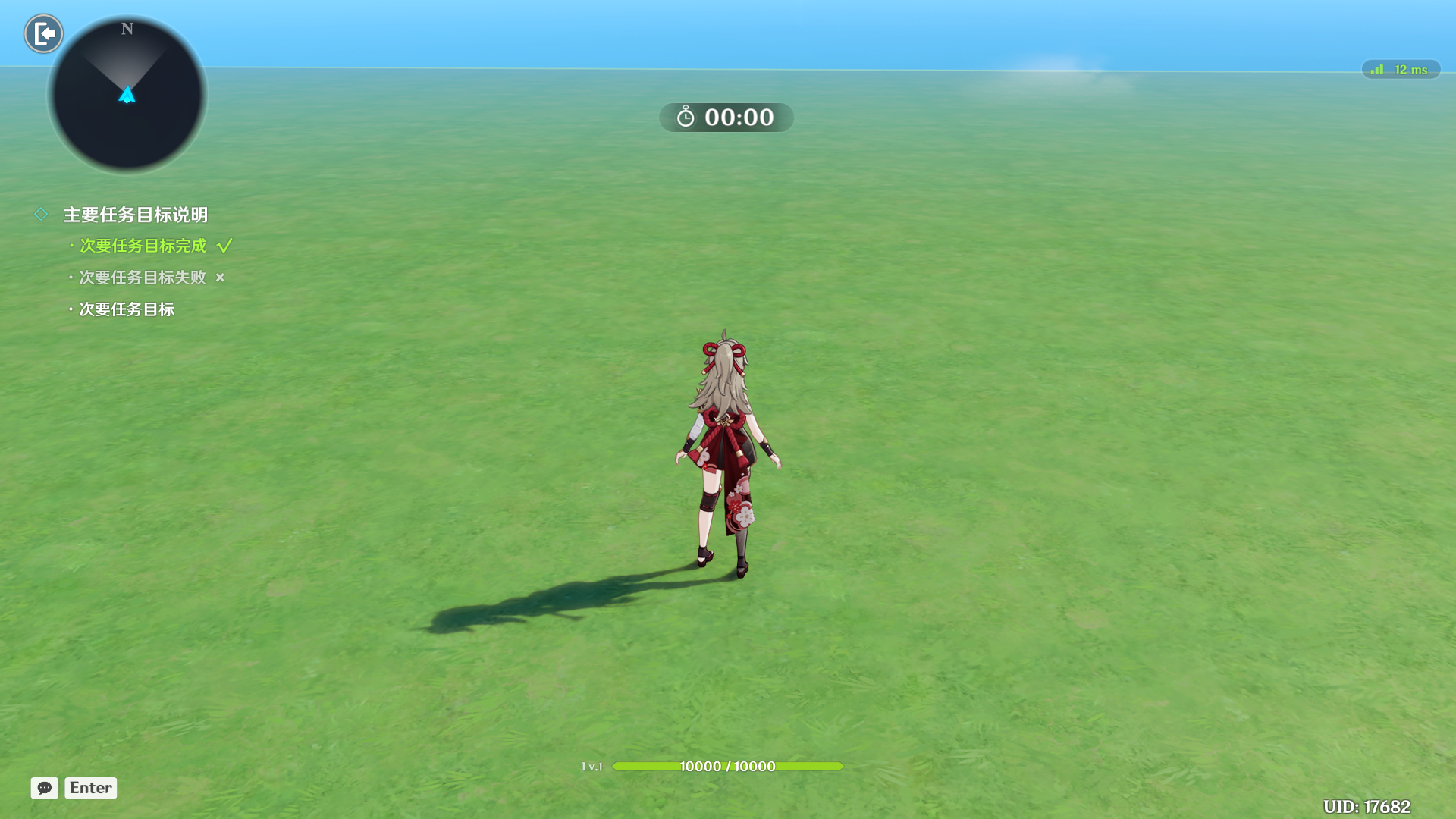

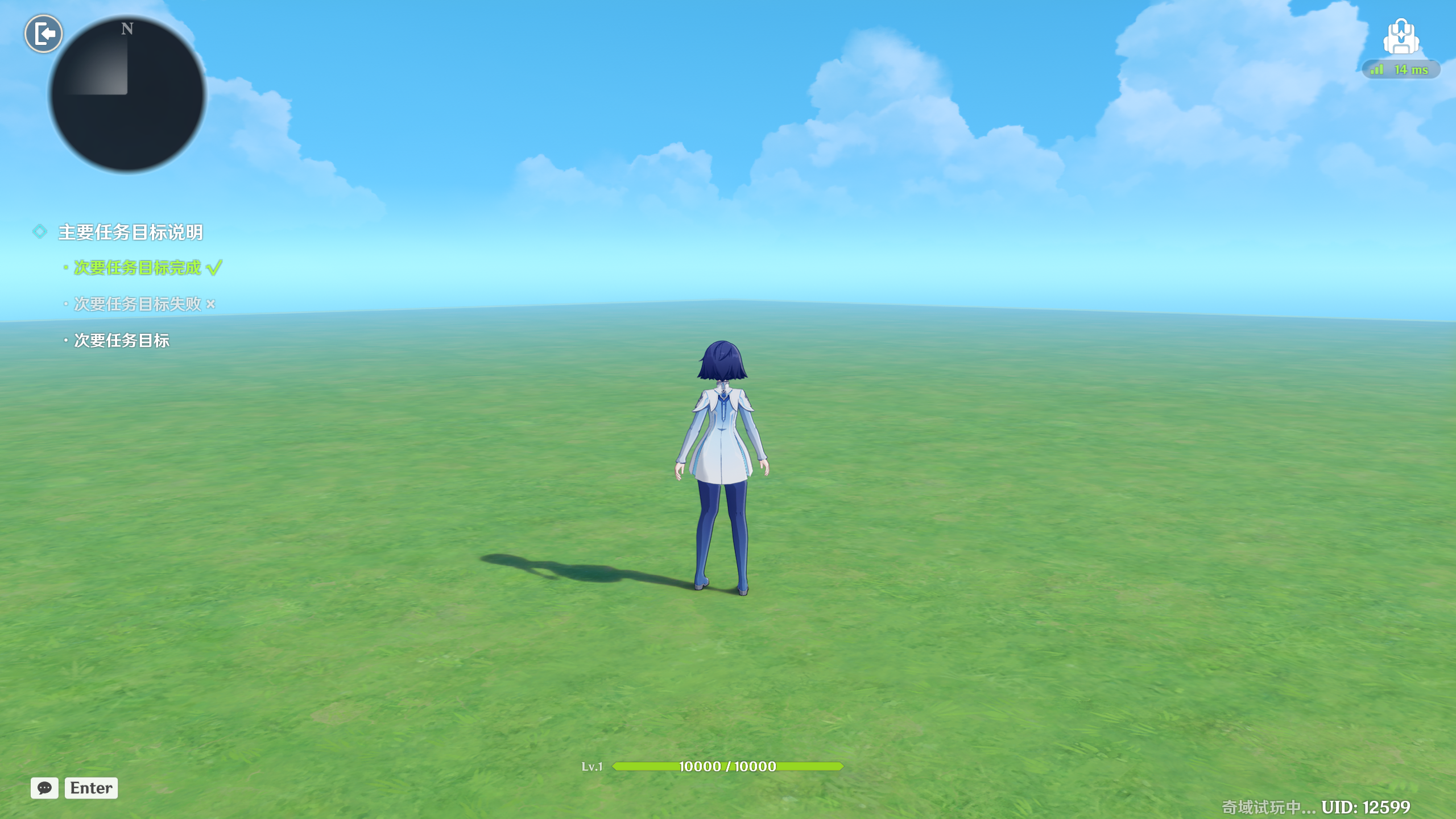

次要任务带成功失败的情况:成功字色#ACFF44,失败字色#FFFFFFBF

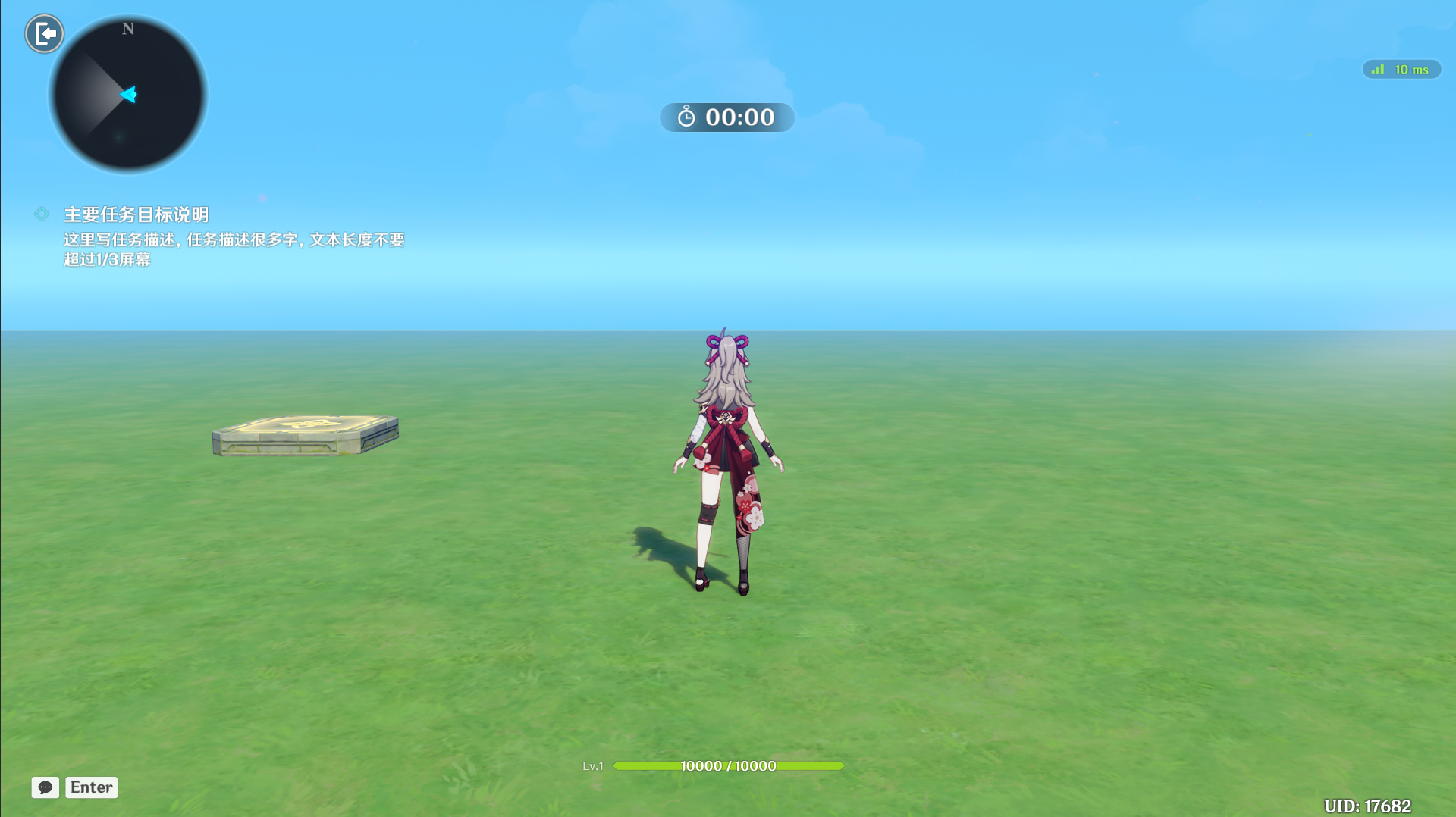

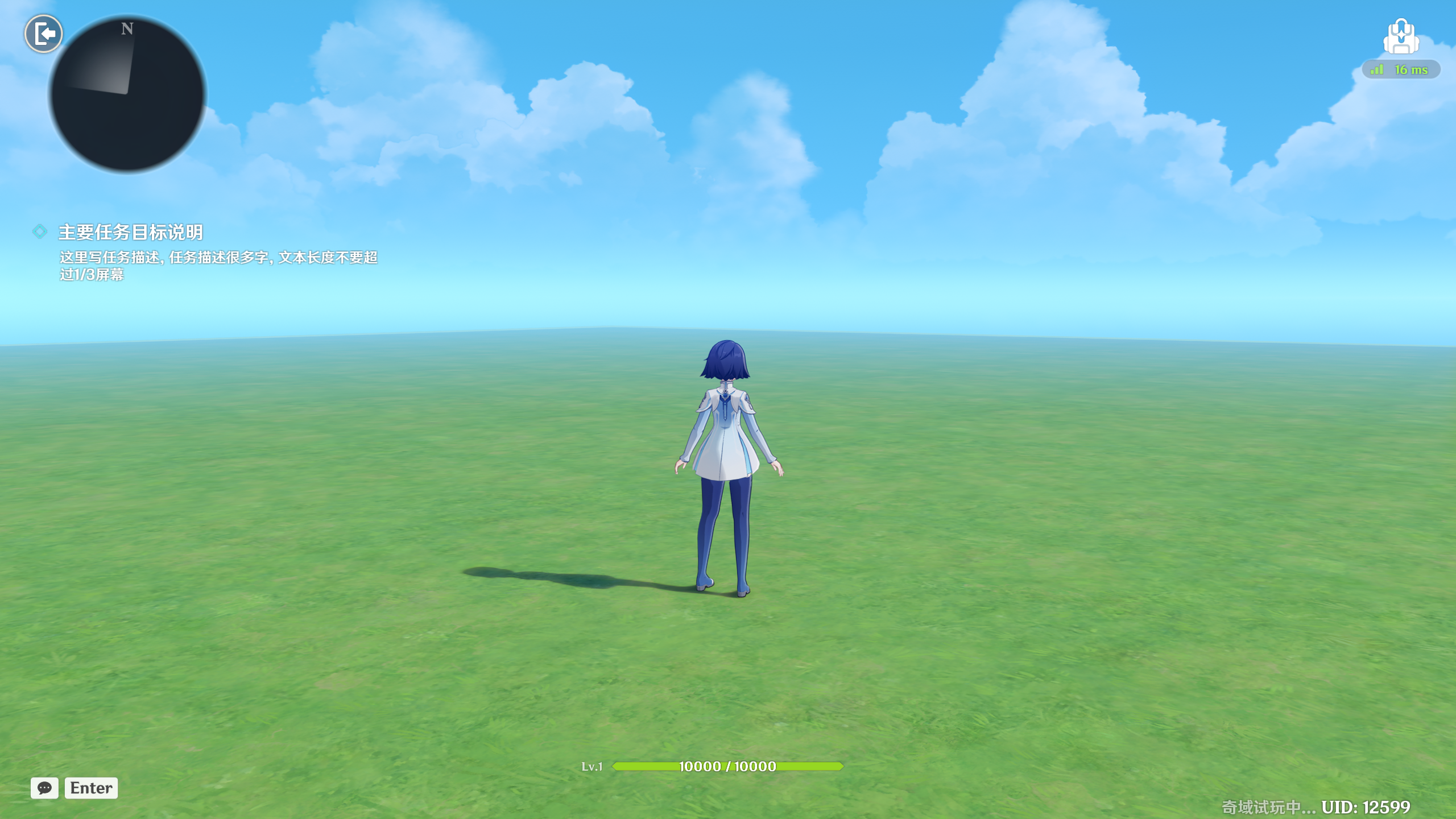

有任务描述:描述文本18号,文本数量过多可考虑使用16号

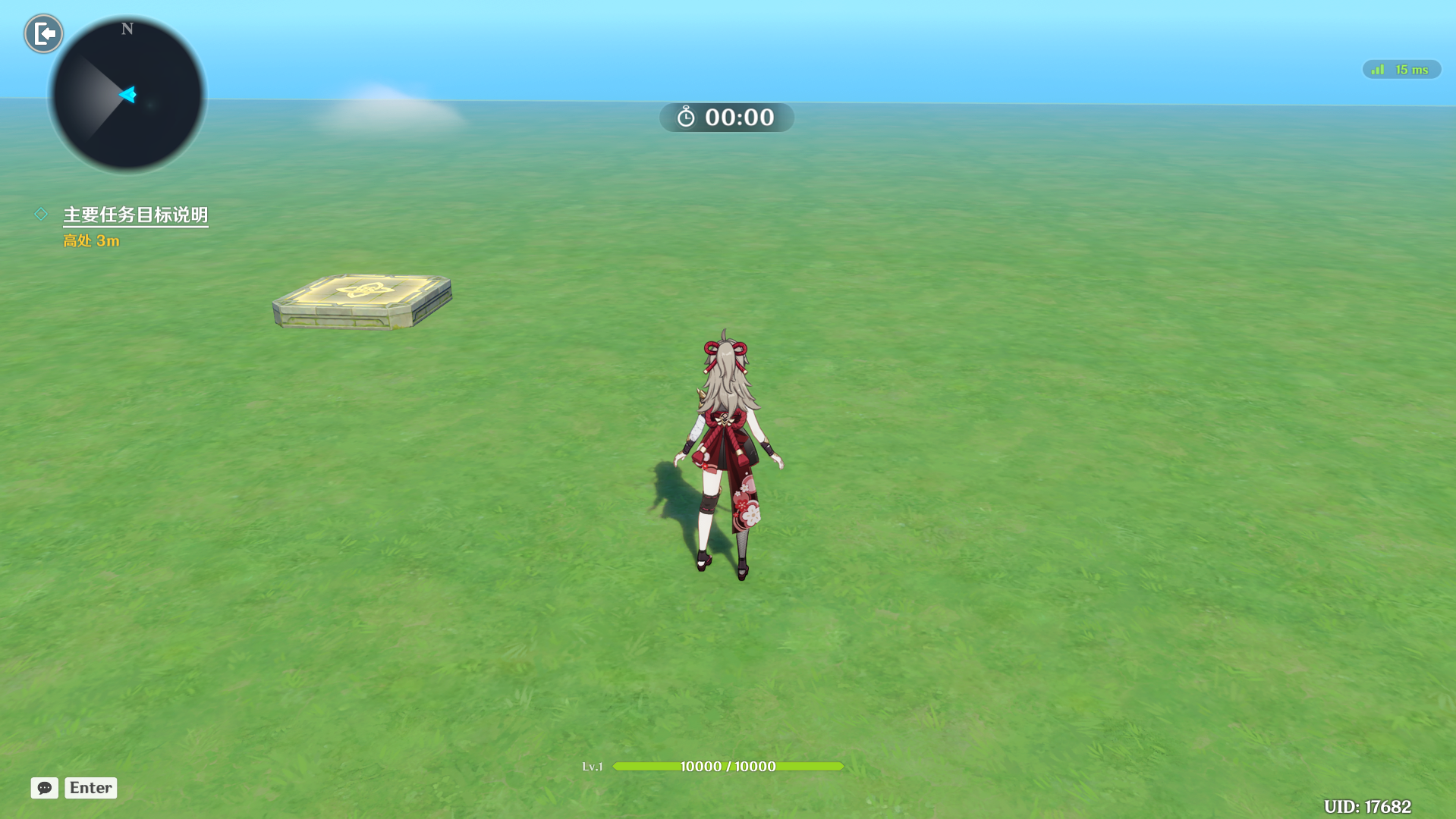

带追踪距离的任务:距离显示需在文本中插入自定义变量

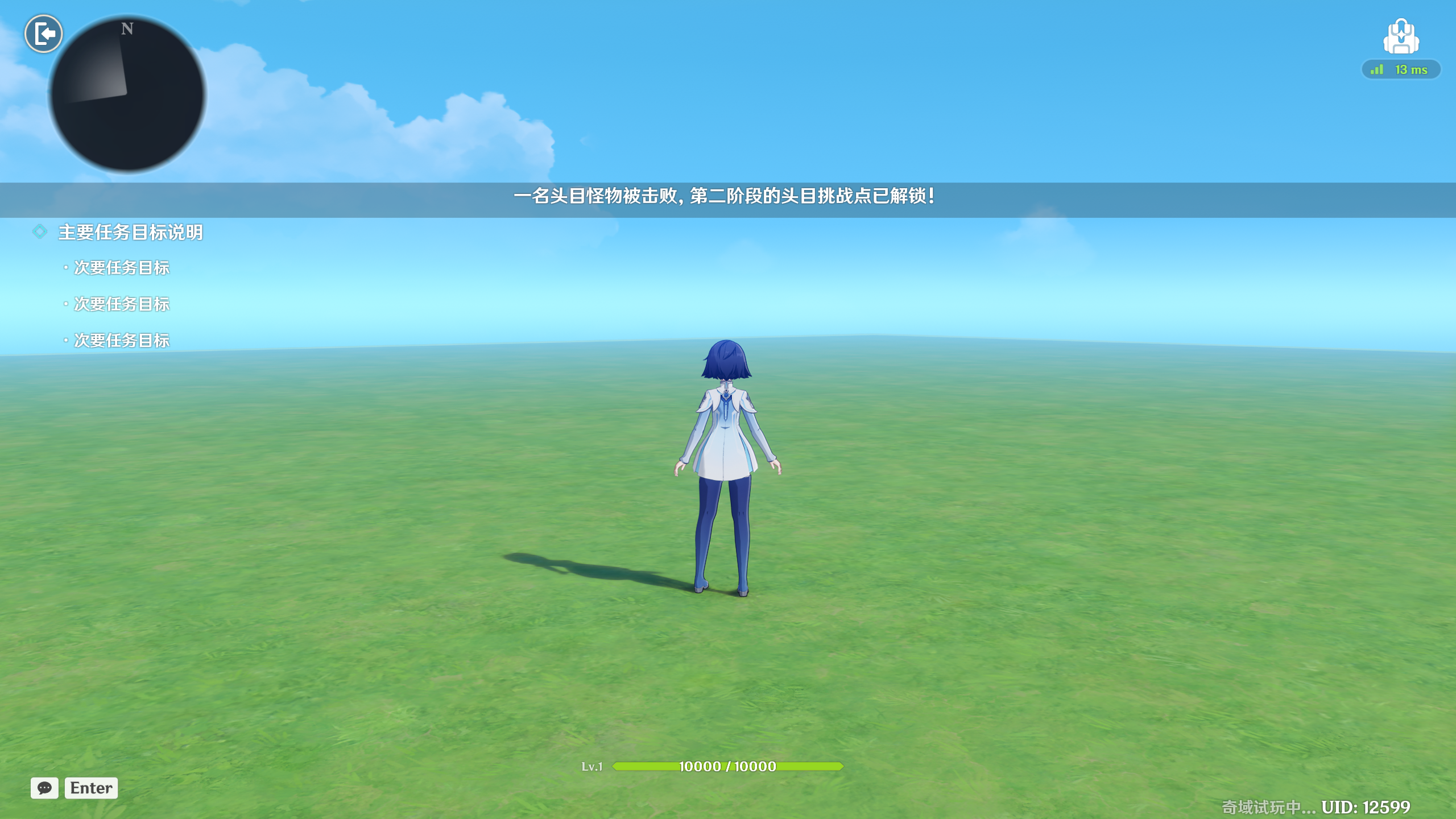

(2)提示

文本框字号20,居中,长度5000(适配各种屏幕不露出边界),锚点正上方

(3)窗口

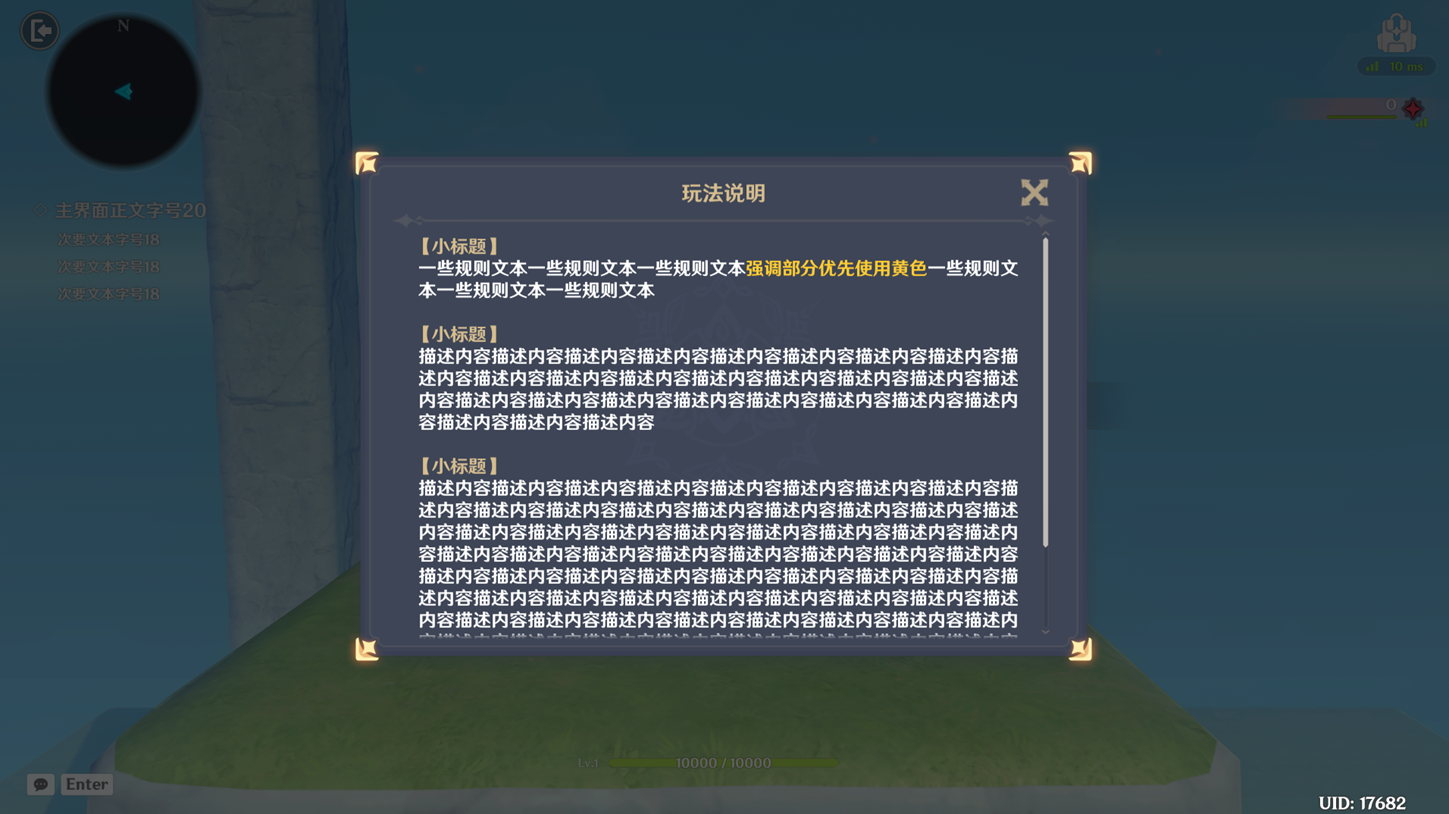

弹窗:

小标题——字色#D3BC8E

内容——强调文本优先使用黄色(#FFCC33),新起的段落前需空一行
